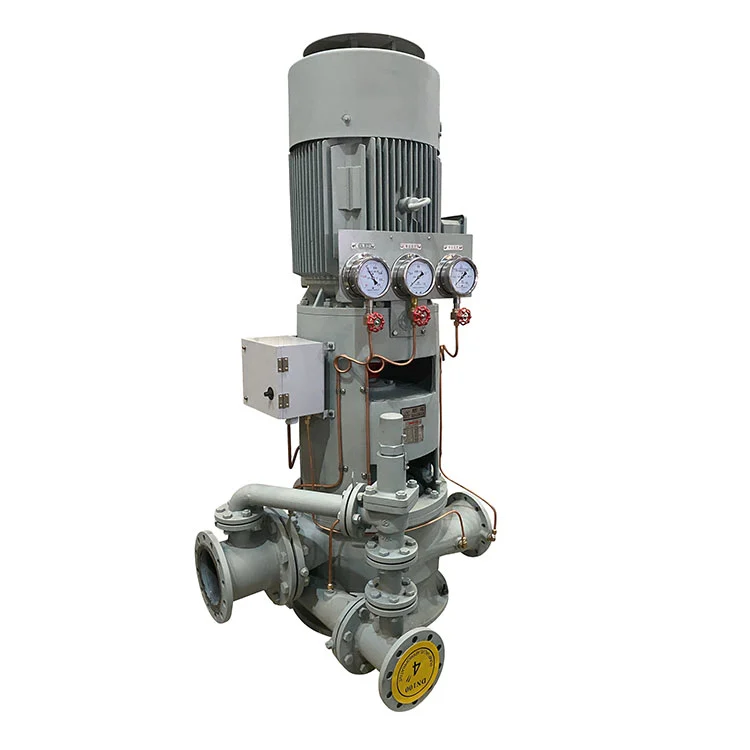

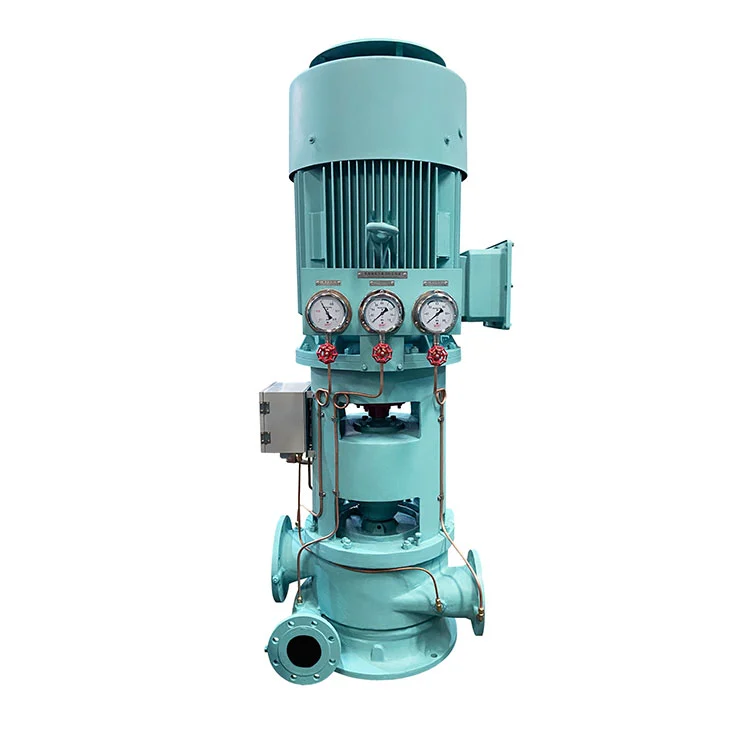

CLNマリン垂直二重段階の二重出口遠心ポンプ

CLN海洋垂直二重段階の二重出口の遠心ポンプは、Cagonの製品の1つであり、新鮮な水と海水を移動するために使用できます。冷却、火災制御、チャンバーの荷重、一般的な水排水に広く適用されています。それは、海水淡水化のアルカリ液体ポンプと蒸留ポンプとして、ならびに工業および都市の給水として機能します。伝達された培地の温度は80°を超えてはなりません。

お問い合わせを送信

製品説明

一般的な二重段階ポンプとは異なり、CLN海洋垂直二重段階の二重出口の遠心ポンプには2つの段階があります。第2段階のアウトレットに加えて、第1段階にマニホールドアウトレットがあります。汎用ポンプとして、それは船に非常に適しており、通常、次の条件下で使用されます。

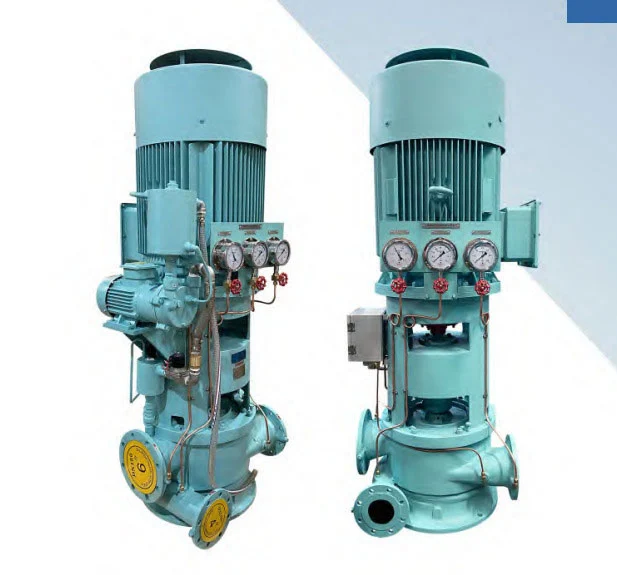

CLN Marine Vertical Double-Stage Double-Outlet Centrifugal Pump

主な技術パラメーター：

パフォーマンスパラメータ電力周波数が50Hzの場合

タイプ	（50Hz3φ380V）主な技術パラメーター				モータータイプパワーKW		重さ Kg
タイプ	容量 M3/h	頭 m	速度r/min	NPSHR m	モータータイプパワーKW		重さ Kg
CLN80-340/2a	51/51	29.5/65	1480	2.8	Y180L-4H	22	510
CLN80-340/2c	116/58	24/61	1480	3.4	Y200L-4H	30	525
CLN80-340/2d	112/54	15/51.5	1480	4.3	Y180M-4H	18.5	520
CLN80-340/2e	141/62	25.5/59	1480	4.2	Y200L-4H	30	530
CLN100-380/2a	95/91	36.5/86	1480	4.1	Y225M-4H	45	786
CLN100-380/2c	149/95	27.5/77	1480	3.7	Y225M-4H	45	781
CLN100-380/2d	141/95	16.5/60.5	1480	3.6	Y225S-4H	37	740
CLN100-380/2e	199/99	23.5/69.5	1480	4.2	Y225M-4H	45	775
CLN125-380/2a	124/120	33.5/77	1480	4.0	Y250M-4H	55	915
CLN125-380/2c	215/120	23.5/65	1480	4.2	Y225M-4H	45	828
CLN125-380/2d	199/108	17/60.5	1480	4.2	Y225S-4H	37	795
CLN125-380/2e	257/124	24/68.5	1480	3.5	Y250M-4H	55	925
CLN125-380/2F	190/80	40/80	1480	4.2	Y280S-4H	75
CLN150-380/2a	199/182	33/79	1480	5.1	Y280S-4H	75	1082
CLN150-380/2c	348/174	22/71.5	1480	4.9	Y280S-4H	75	1078
CLN150-380/2d	265/166	14.5/62	1480	4.2	Y250M-4H	55	902
CLN150-380/2e	389/182	22/70	1480	4.6	Y280S-4H	75	1080
CLN150-380/2F	400/200	40/90	1480	5	Y315S-4H	110
CLN150-380/2G	210/25	170/110	1480	5	Y315S-4H	110

パフォーマンスパラメータ電力周波数が60Hzの場合

タイプ	（50Hz3φ380V）主な技術パラメーター				モータータイプパワーKW		重さ Kg
タイプ	容量 M3/h	頭 m	速度r/min	NPSHR m	モータータイプパワーKW		重さ Kg
CLN80-340/2a	60/62	43/95	1780	3.2	Y225S-4H	37	710
CLN80-340/2c	140/70	35/89	1780	4.0	Y225S-4H	37	710
CLN80-340/2d	135/65	22/75	1780	5.3	Y200L-4H	30	640
CLN80-340/2e	170/75	37/86	1780	5.2	Y225S-4H	37	710
CLN100-380/2a	115/110	53/125	1780	5.1	Y280S-4H	75	970
CLN100-380/2c	180/115	40/112	1780	4.5	Y280S-4H	75	970
CLN100-380/2d	170/115	24/88	1780	4.4	Y250M-4H	55	885
CLN100-380/2e	240/120	34/101	1780	5.2	Y280S-4H	75	970
CLN125-380/2a	150/145	49/112	1780	5	Y280M-4H	90	1050
CLN125-380/2c	260/145	34/95	1780	5.2	Y280S-4H	75	1010
CLN125-380/2d	240/130	25/88	1780	5.2	Y280S-4H	75	1010
CLN125-380/2e	310/150	35/100	1780	4.2	Y280M-4H	90	1050
CLN125-380/2F	228/96	56/113	1780	5.2	Y315S-4H	110
CLN150-380/2a	240/220	48/115	1780	6.6	Y315M-4H	132
CLN150-380/2c	420/210	32/104	1780	6.2	Y315M-4H	132
CLN150-380/2d	320/200	21/90	1780	6	Y280M-4H	90	1130
CLN150-380/2e	470/220	32/102	1780	5.8	Y315S-4H	110
CLN150-380/2F	480/240	58/130	1780	7	Y315L2-4H	200
CLN150-380/2G	240/204	35/156	1780	6	Y315L1-4H	185
