アンチラスト材料スプレー塗装技術の簡単な紹介
1.コーティングと金属基質の間の優れた接着。
2。幅広い適用温度範囲。
3.「カソードスクリーニング」効果がない、優れたカソード溶解抵抗。
4.カソード保護電流を減らすための安定した電気断熱。
5。Cl⁻に対する良好な耐性を伴う化学媒体腐食に耐性があります。
6.熱変化に対する良好な耐性を伴う、コーティングと鋼構造の同様の熱膨張係数。
7.コーティングは簡単に修理できます。
1. KSFシリーズコーティングのピーク性能：結合強度100MPa、衝撃強度> 23J、60°（1年以内）の浸透特性（1年以内）で、コーティング抵抗が一定のままです。
2。長い - 距離パイプラインは、内側と外側の両方で同時にコーティングでき、パフォーマンスは融合のための全国的な腐食コーティング基準を満たしています - 結合したエポキシパウダーコーティングまたはSY/T0315-97スチールパイプラインの融合結合エポキシコーティングの技術基準。
3。長い距離パイプラインの曲がり角は、内側と外側の両方で同時にコーティングでき、パフォーマンスは融合のための全国的な腐食コーティング基準を満たしています - 結合エポキシパウダーコーティングまたはQ/FS。 J02。 15-1996エンタープライズスタンダード。
4。長い距離パイプラインのドラッグ - 還元コーティング性能は、米国の標準APIRP5L2を満たしています。
5.長い距離パイプラインのフィールドジョイントコーティング性能は、融合のための国家防止腐食コーティング基準を満たしています - 結合エポキシパウダーコーティング。
1。高効率腐食などの重度の腐食保護のための製品 - 耐性ポンプ、耐摩耗性 - 耐性ポンプ、高効率腐食 - 耐性ファン、腐食 - 耐性バルブ、耐性バルブ - 耐性補償器、海水フィルター。
2。長い長い腐食保護 - 油、ガス、水の距離パイプライン。
3.酸、アルカリ、塩の金属プロセスパイプラインの重度の腐食保護。
4.化学工学およびエネルギー産業における機器と構造部品の重度の腐食保護。
5。海洋工学における材料の重度の腐食保護。
1。キンシャン原子力発電所
プライマリループ海水ポンプ：20shf -19海水ポンプ、流量1400m³/h、頭23m、速度978R/min、4セット。
海水ブースターポンプ：14sh -90-19海水ポンプ、速度1450R/min、3セット。
地下海水パイプライン：4φ1400パイプライン、約30m。
ベローズ伸縮ジョイント：8ユニット、φ1400×1。 2m。
蒸気タービンの建物の海水冷却パイプ：海水ブースターポンプアウトレットパイプφ600×12mおよびティー、φ325 -φ525mm、完全に260mのティージョイント。
2。中国科学アカデミー、Shekenyang Automation Research Institute
水中モーター、水中マニピュレーターオイルシリンダー、水中ツールなど、研究所が開発した水中ロボットの重要な部分は、特別なKSFコーティング技術を採用し、中国西石油会社のNanhai掘削プラットフォーム探査3で成功裏に使用されました。
KSFスプレーの効果 - 海洋ポンプに対する腐食防止技術の塗装
2つの50cl -30の海洋垂直遠心ポンプが造影テストに使用されました。それらの主要部分の基本材料は同じでした（シリコンブラス、ZCUZN16SI4を鋳造）。 1つのポンプのボディ、カバー、インペラ、および腺をKSF重度の腐食 - 保護噴霧（平均コーティングの厚さ0。45mm）で処理し、もう1つはそうではありませんでした。テスト培地は海水をシミュレートされました（11。62kgの海塩が0。33m³新鮮な水、重量比3。52％に加えられました）。塗装されていないポンプは、2004年9月14日にテストを開始し、2004年10月14日に塗装されたポンプを開始し、24時間の継続的な操作が必要でした。
2つのポンプは、2004年12月2日の最初のチェックのために分解され、再組み立てされ、テストを継続しました。 2005年3月7日、海軍の船の軍事代表者 - 広州の軍事代表事務所を支援することは、2回目の分解チェックに招待されました。それまでに、塗装されていないポンプは4000H、塗装されたポンプが3380Hで走行されていました。検査結果は次のとおりでした。
1. 2つのポンプの動作中に、機械的なシールの漏れ、異常な振動、または騒音は発生しませんでした。
2。インペラーのリングと2つのポンプのシールリングは、わずかな正常な摩耗でした。
3. 2つのポンプの機械シールの摩擦表面には、通常の摩耗がありました。
4.塗装されたポンプのボディ、カバー、インペラ、腺のコーティング表面は滑らかで無傷で、海水腐食、コーティング摩耗、または皮が剥がれませんでした。対照的に、塗装されていないポンプのボディ、カバー、およびインペラーの表面には腐食があり、最初のチェックと比較して大幅に悪化しました。

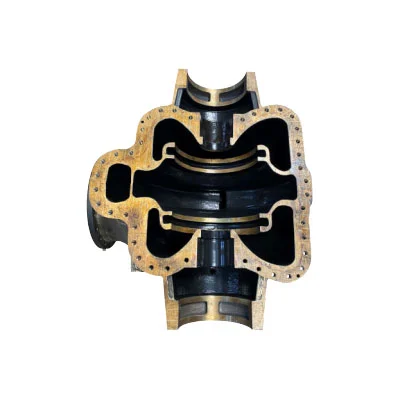

テスト後の塗装ポンプの身体、カバー、インペラーの写真
テスト後の塗装されていないポンプのボディ、カバー、インペラーの写真
